Универсальная система автоматизированного проектирования КОМПАС-График

Актуальная версия:

V12

ОС:

Windows XP SP3 Professional, Windows Vista SP2 Business, Windows Vista SP2 Business x64, Windows Vista SP2 Ultimate, Windows Vista SP2 Ultimate x64, Windows 7 Professional, Windows 7 Professional x64, Windows 7 Enterprise, Windows 7 Enterprise x64, Windows 7 Ultimate, Windows 7 Ultimate x64

Входит в состав:

КОМПАС-3D

Интегрируется с:

ЛОЦМАН:PLM

Производитель:

АСКОН

КОМПАС-График предоставляет широкие возможности автоматизации проектных работ разного профиля. Система эффективно решает задачи 2D-проектирования и выпуска документации.

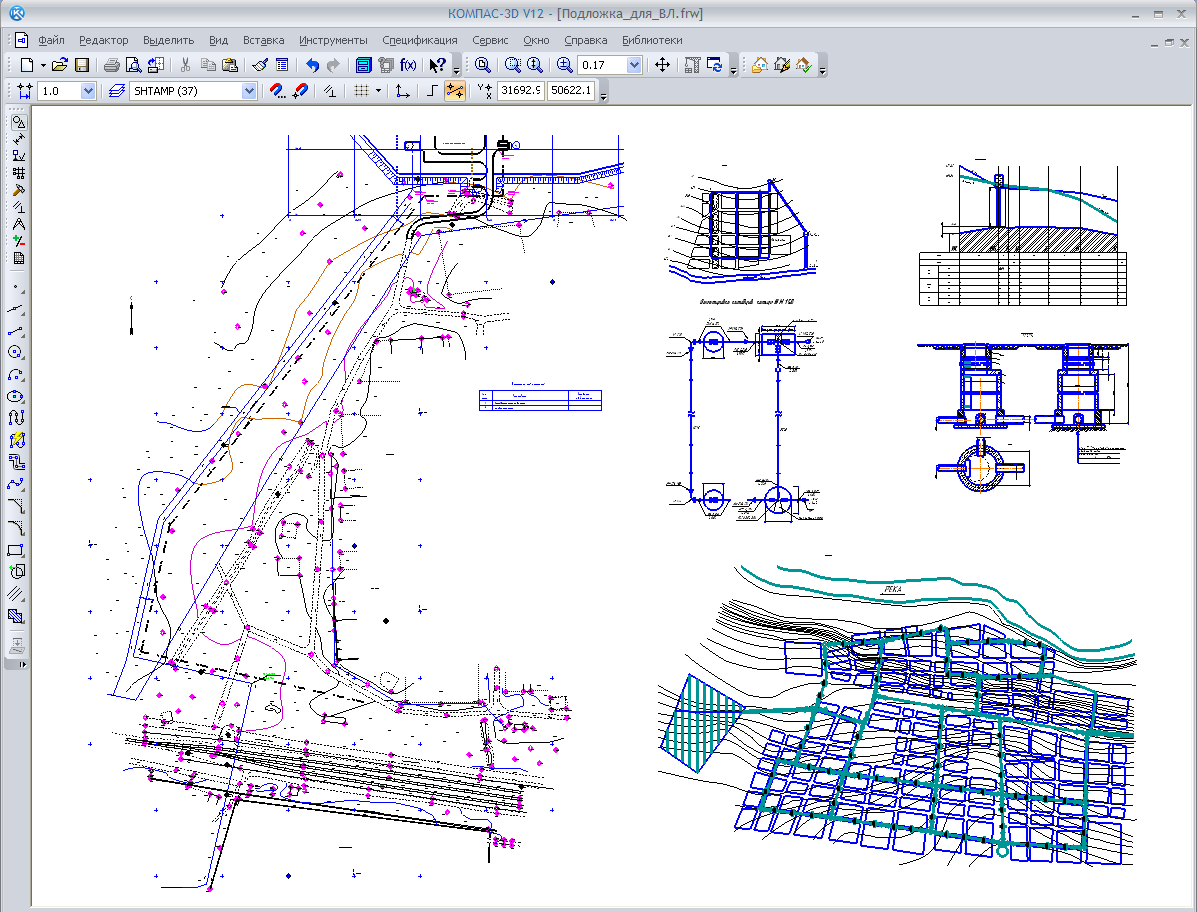

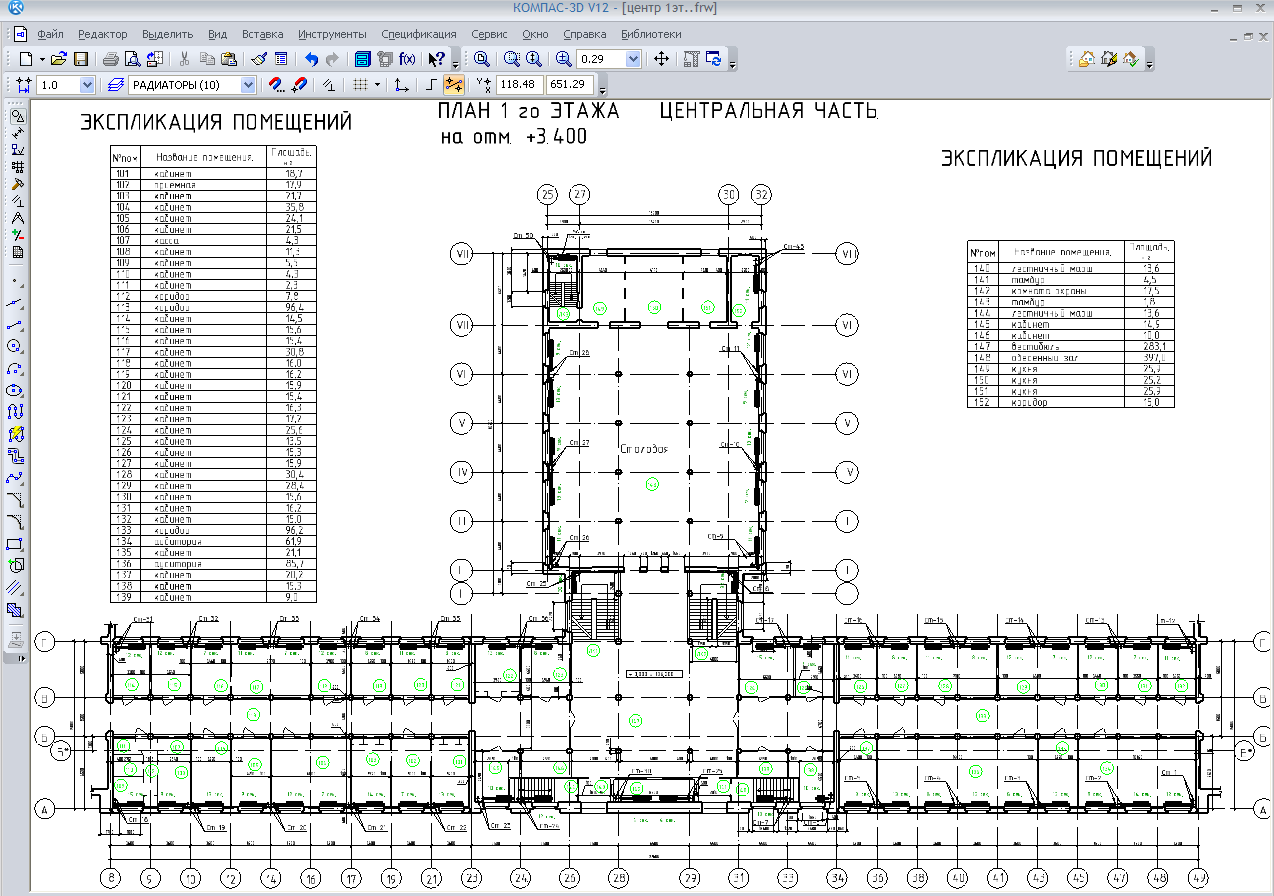

КОМПАС-График. Создание и оформление чертежей

Начиная с КОМПАС-3D V10 создана специальная «Строительная конфигурация», которая модифицирует универсальную систему в специализированный инструмент проектировщика. Эта конфигурация предоставляет возможность использовать интерфейсные профили, созданные под разных специалистов (профили АС, КМ, КЖ, ОВ, ВК, ТХ).

КОМПАС-График изначально ориентирован на полную поддержку стандартов СПДС и ЕСКД. При этом обладает возможностью гибкой настройки на стандарты конкретной проектной организации.

Весь функционал КОМПАС-График подчинен целям скоростного создания высококачественных чертежей, схем, расчетно-пояснительных записок, технических условий, инструкций и прочих документов.

К услугам проектировщика:

• Продуманный и удобный пользовательский интерфейс, делающий работу проектировщика быстрой и приносящей удовольствие;
• Многодокументный режим работы с чертежами;
• Многолистовой чертеж;
• Возможности коллективной работы над чертежами (команда – Изображение из вида другого чертежа);
• Разнообразные способы и режимы построения графических примитивов (в том числе ортогональное черчение, привязка к сетке и т.д.);
• Мощные средства создания параметрических элементов для часто применяемых типовых строительных изделий или конструкций;
• Создание библиотек типовых элементов без какого-либо программирования;
• Любые стили линий, штриховок, текстов;
• Многочисленные способы простановки размеров и технологических обозначений; встроенный табличный редактор.

Встроенная спецификация позволяет формировать разнообразные спецификации, экспликации, ведомости и прочие табличные документы при проектировании. Спецификации можно как размещать в чертежах (несколько на одном листе), так и выпускать самостоятельным документом. В Строительной конфигурации КОМПАС создано более 50 стилей по ГОСТу, кроме того, предусмотрен простой способ создавать пользовательские формы спецификаций.

Существует несколько режимов формирования спецификации:

• ручной режим (ручное заполнение данных в формы спецификаций),
• полуавтоматический (занесение данных в спецификацию путем последовательного описания графических элементов на чертеже как объектов спецификации),
• автоматический (при использовании библиотечных элементов данные в спецификацию заносятся автоматически; элементы «знают», в какие формы спецификаций они должны передать информацию).

Необходимо отдельно отметить встроенный инженерный текстовый редактор (позволит избежать затрат на офисные текстовые редакторы).

В КОМПАС-График существует специальная инструментальная панель «Обозначения для ПСП».В эту панель собраны команды создания обозначений, используемых в промышленно-строительном проектировании:

• Марка/позиционное обозначение (без линии-выноски, с линией-выноской, на линии);
• Обозначения выносного узла и фрагмента;
• Обозначение узла в сечении;
• Номер узла;
• Выносная надпись (выноска для многослойной конструкции);
• Одиночные координационные оси(прямые, дуговые, круговые).

Опыт пользователей в России и странах СНГ показывает, что КОМПАС-График позволяет эффективно создавать чертежи любого направления и сложности.

Средства импорта/экспорта графических документов (КОМПАС-График поддерживает форматы DXF, DWG и ряд других) позволяют организовать обмен данными со смежниками и заказчиками, использующими другие чертежно-графические системы.

Что нового в КОМПАС-График V12

• Реализовано ускорение работы с насыщенными графическими документами с помощью OpenGL.
• Создана вставка ссылок в размерные надписи.
• Усовершенствованы возможности работы со стилями линий графических объектов.
• Создана автоподгонка масштаба листов в Предварительном просмотре.
• Добавлена функция Линия разреза в инструментальную панель «Обозначения для строительства».
• Каталог: Деревянные конструкции добавлен в Строительную конфигурацию КОМПАС как бесплатное приложение.
