КОМПАС. Архитектура: АС/АР

Приложение предназначено для автоматизации выпуска проектной документации комплектов АС и АР. С его помощью проектировщик может запроектировать планы и разрезы зданий и сооружений различного назначения.

Приложение может быть использовано для максимально быстрого создания строительной подосновы при проектировании внутренних инженерных систем и сетей.


Интерфейс приложения ориентирован на быстрое освоение, удобное и эффективное использование, существенно сокращая время создания рабочей документации.

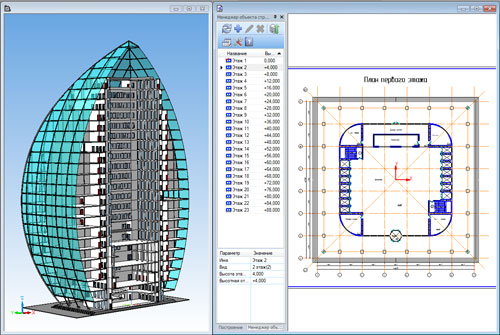

При разработке планов строительных объектов рекомендуется использовать менеджер объектов строительства в рамках технологии MinD. Что позволит создавать этажи и уровни многоэтажных сооружений, управлять параметрами этажей и автоматически генерировать трехмерные модели объектов. Либо осуществлять простое проектирование в режиме двухмерной объектно-ориентированной технологии.

С продуктом вместе работают

СПДС-Помощник, Менеджер объектов строительства

Архитектура: АС/АР предлагает проектировщику использовать привычные для себя объекты (стена, колонна, проемы, окно, дверь, лестница и др.) и специализированные инструменты (менеджер помещений, групповое изменение свойств, создание спецификаций), а также большой набор архитектурно-строительных элементов из каталога приложения.

Функционал объектов и инструментов:

Стена. При проектировании инструмент Стена позволяет выполнить отрисовку ограждающих конструкций на планах и разрезах. Конструкции могут иметь различную форму и стиль (одно- и многослойные). Доступно свободное сопряжение любой сложности стыков и соединений. Есть возможность определения приоритетности двух стен, а также автоматическое дотягивание одной стены до другой.

При построении используются интеллектуальные режимы привязок: подсветка базовой линии элемента и система привязок по мнимым линиям. Для удобства ввода параметров можно использовать математические функции. При редактировании параметров, добавлении оконных и дверных проемов перестроение стен происходит автоматически.

Оконные и дверные проемы. Построение оконных и дверных проемов выполняется с привязкой к характерной точке элемента. Конструктивная форма стены, в которую вставляется проем, может быть любой. В каталоге представлен большой выбор форм проемов.

Колонна. Установка колонн допускается различного типа с возможностью задания пользовательских параметров.

Помещение. Специальный инструментарий позволяет создавать помещения различного назначения. Подсчет площади помещения и формирование экспликации происходит в автоматическом режиме.

Приложение позволяет легко выполнить редактирование как одного элемента с помощью инструментов в виде точек на элементе, так и группы элементов.

В автоматическом режиме создаются спецификации оконных и дверных заполнителей, колонн и лестниц, экспликации помещений и ведомости проемов и материалов. В ведомости материалов учитываются материалы объектов приложения по всем видам и типовым этажам, а расчет производится по стенам и перегородкам (с учетом наличия оконных и дверных проёмов), перекрытиям (в контуре помещений) и колоннам.

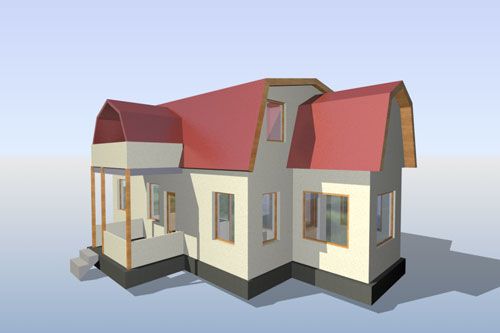

В состав включен каталог элементов архитектурно-строительных элементов, созданными в КОМПАС-Объект для технологии MinD. Элементы каталога имеют трехмерное описание, что позволяет использовать их как для 2D-проектирования, так и для 3D-проектирования. Возможно создание пользовательских элементов.

Каталог содержит следующие разделы:

  • Кровля;
  • Двери и окна;
  • Узлы строительных конструкций;
  • Входная группа;
  • Элементы интерьера и ландшафта;
  • Строительные изделия;
  • Типовые здания и сооружения;
  • Условные графические обозначения.

Техническая информация

Актуальная версия:
для КОМПАС V16
Производитель:
АСКОН-Системы проектирования
